Je vais te raconter un peu ma vie, c’est pas souvent.. enfin je crois 😉

J’avais une idée d’Abat-jour qui me trottait dans la tête, mais je ne voyais pas comment le faire à la main, trop d’arrondis.


Artilect Fablab Toulouse, Abat jour au laser

Il y a peu de temps, je suis donc allée m’inscrire à Artilect Fablab Toulouse, ce Fablab est ouvert aux profs et aux amateurs comme toi et moi.

Pour ma part, j’étais intéressée par la découpeuse laser.



blog-luminaire

Tu ne visualises pas? Voilà le plan 3D.

blog-luminaire-3d



Quelles sont les machines?

Les machines c’est par là =>



Comment ça se déroule?

On a donc eu un atelier, ouvert à tous les inscrits pour savoir utiliser la découpeuse laser et surtout quels sont les matériaux que l’on peut mettre dedans et ceux qui sont interdits.

On nous a expliqué quel logiciel était compatible avec le logiciel Illustrator qui permet d’imprimer sur la machine, de mémoire Autocad, Sketchup etc.. Ensuite quel format, pdf, jpg etc..

Enfin nous avons découvert la rapidité avec laquelle on peut faire des gravures ou de la découpe, ou les deux.

C’est assez impressionnant de le voir.

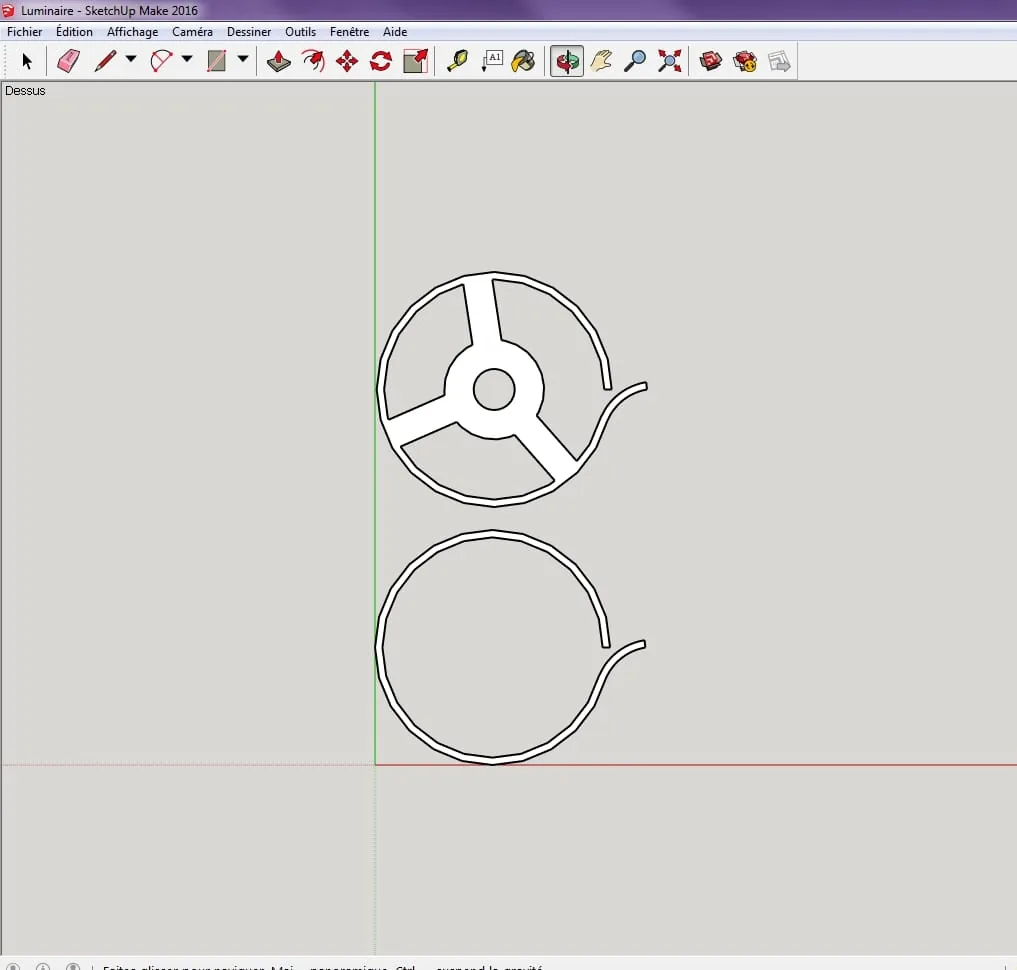

Actuellement, je suis sur la conception assistée par ordinateur pour réaliser le plan des deux pièces de bases qui vont constituer l’abat jour que je veux faire.

J’ai réussi ce weekend à sortir le plan en .pdf à taille réelle, j’ai peiné mais j’y suis arrivée.

Maintenant il faut importer ce .pdf vers le logiciel de l’imprimante laser et que les côtes restent identiques.



Comment imprimer son plan en taille réelle sur Sketchup?

Parce que ça peut te servir pour une autre utilisation voilà la méthode.

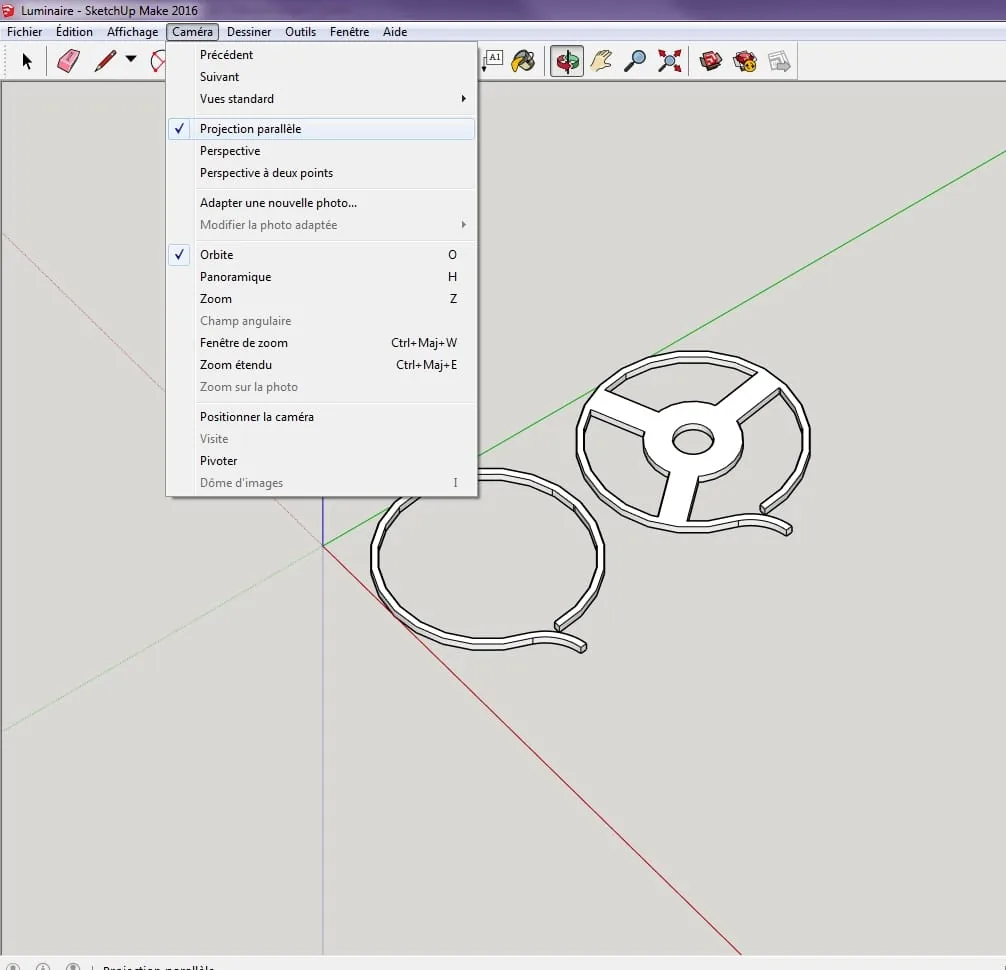

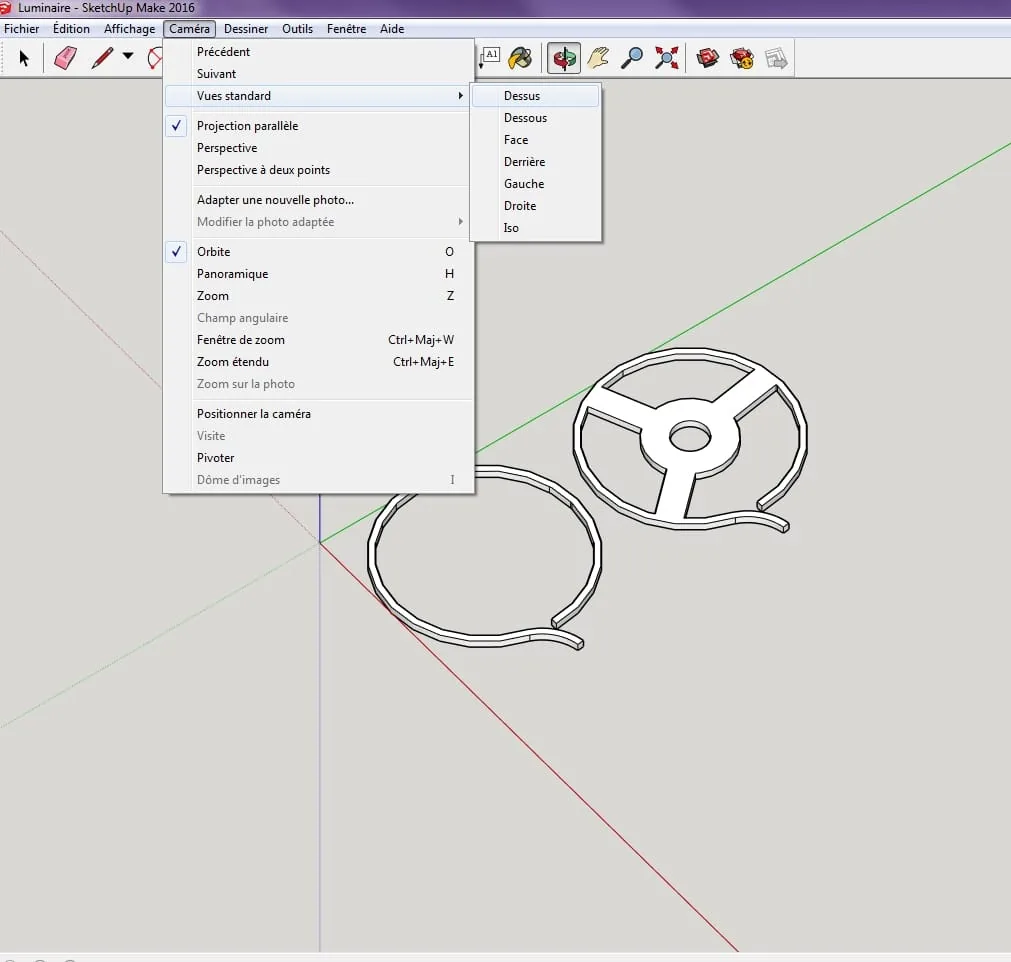

Dans Sketchup, une fois que tu as fini ton dessin, tu vas dans Caméra, puis dans projection parallèle.

Ensuite tu retournes dans Caméra et tu choisis dans vue standard la vue de dessus.

Ton dessin à l’écran est à plat, ou 2D, zoom pour bien définir la zone à imprimer, ici pour du A3, il faut bien se rapprocher des objets à imprimer.

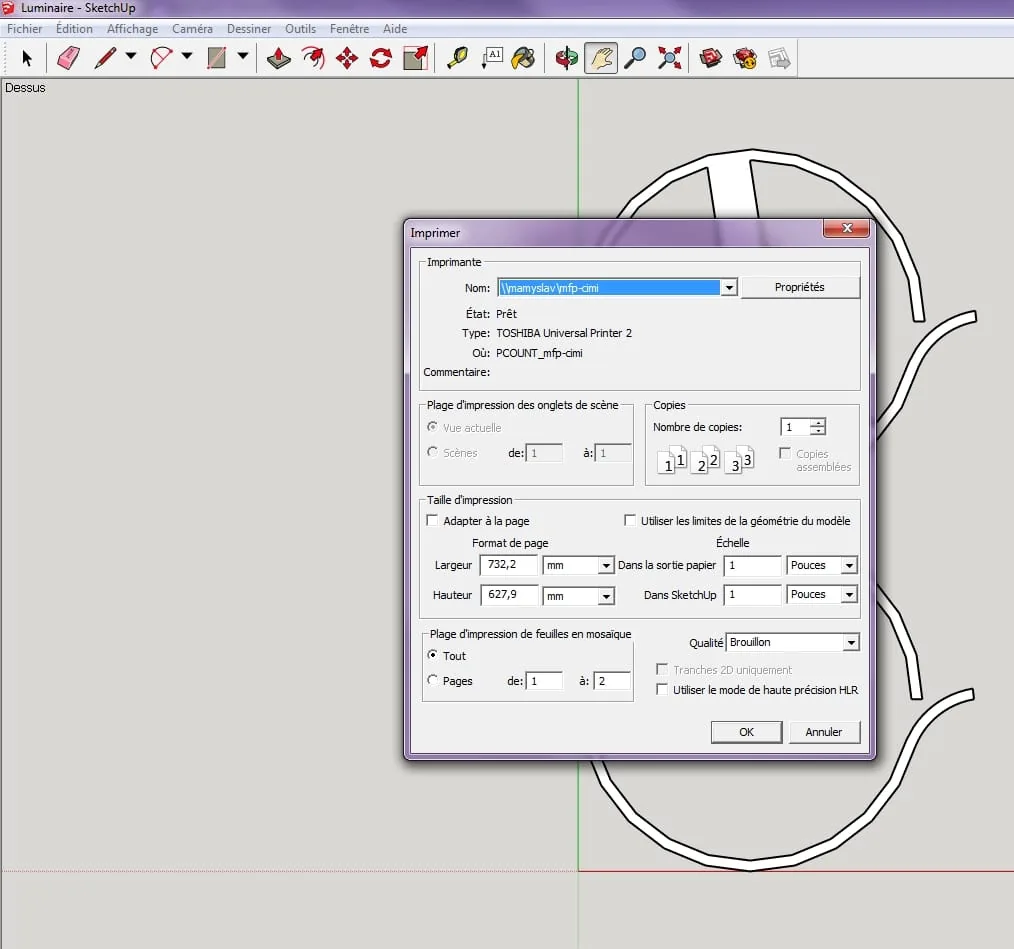

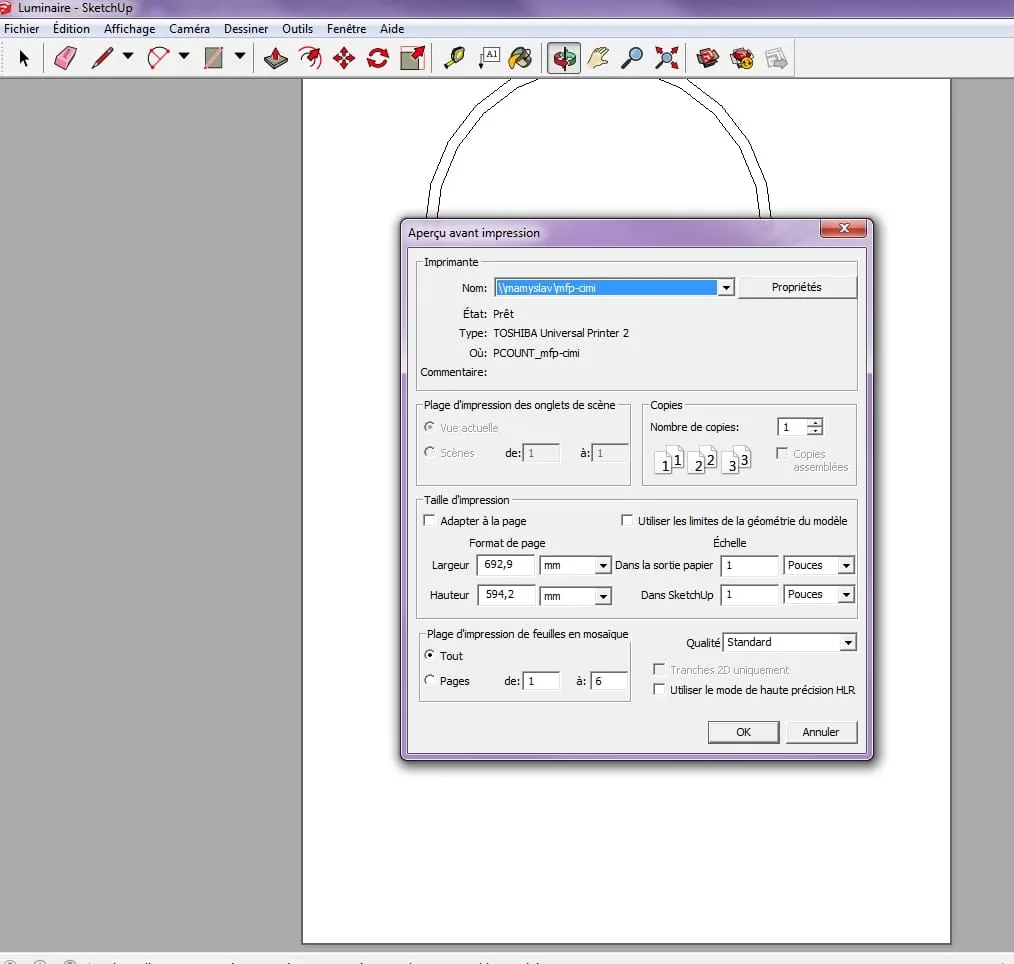

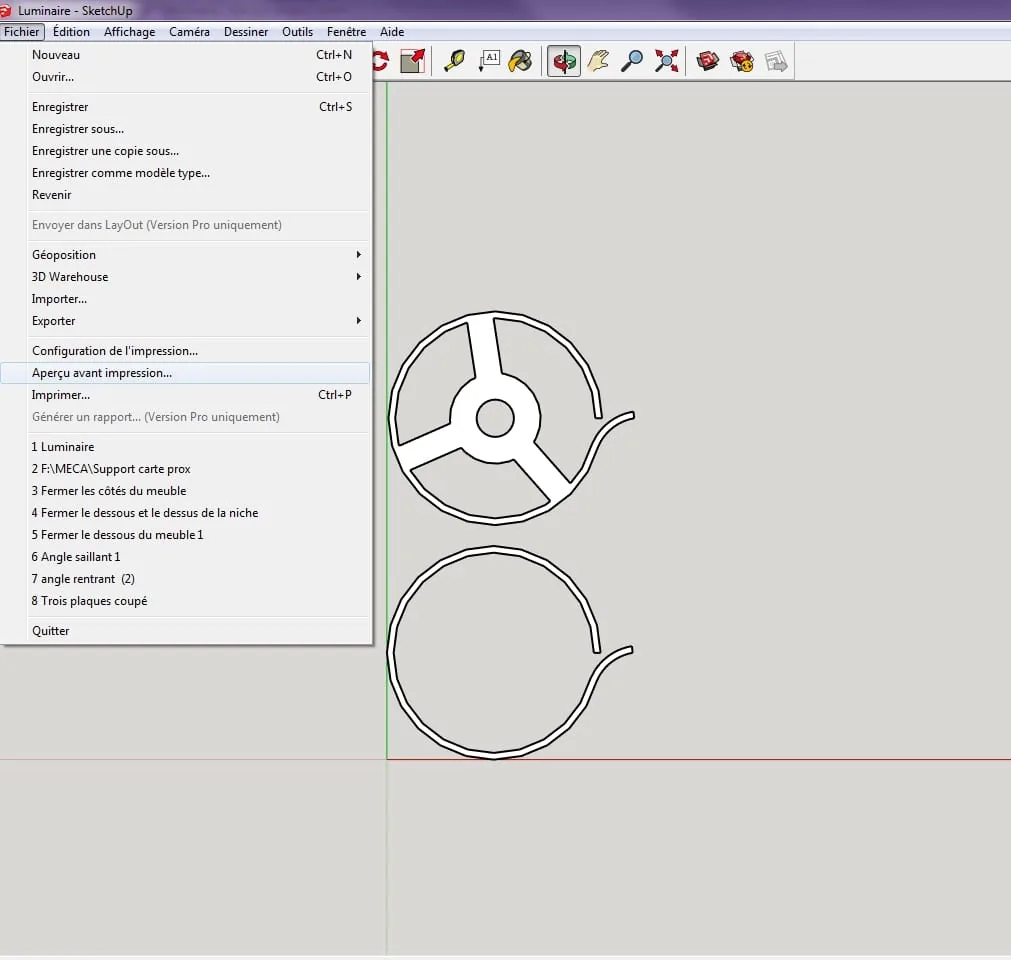

Ensuite tu vas dans Fichier, puis Aperçu avant impression, tu décoches « Adapter à la page » et tu mets bien que 1 pouce dans sketchup = 1 pouce sur ta feuille (ou 1mm =1mm) .

Tu visualises si l’impression te convient et tu sélectionnes imprimer et sans rien changer dans les paramètres de la fenêtre de dialogue tu cliques sur « ok ».



J’ai supposé que si j’imprimai de la même manière mais au lieu de mettre une vrai imprimante, j’imprimai sur pdfcréator, l’échelle était respecté.

A voir donc à la prochaine étape si c’est exacte.



Comment importer un pdf sur Illustrator ?

Je pensais que ce serait la partie la plus difficile, mais non.

Il te suffit d’ouvrir le logiciel Illustrator, attention c’est un logiciel payant.

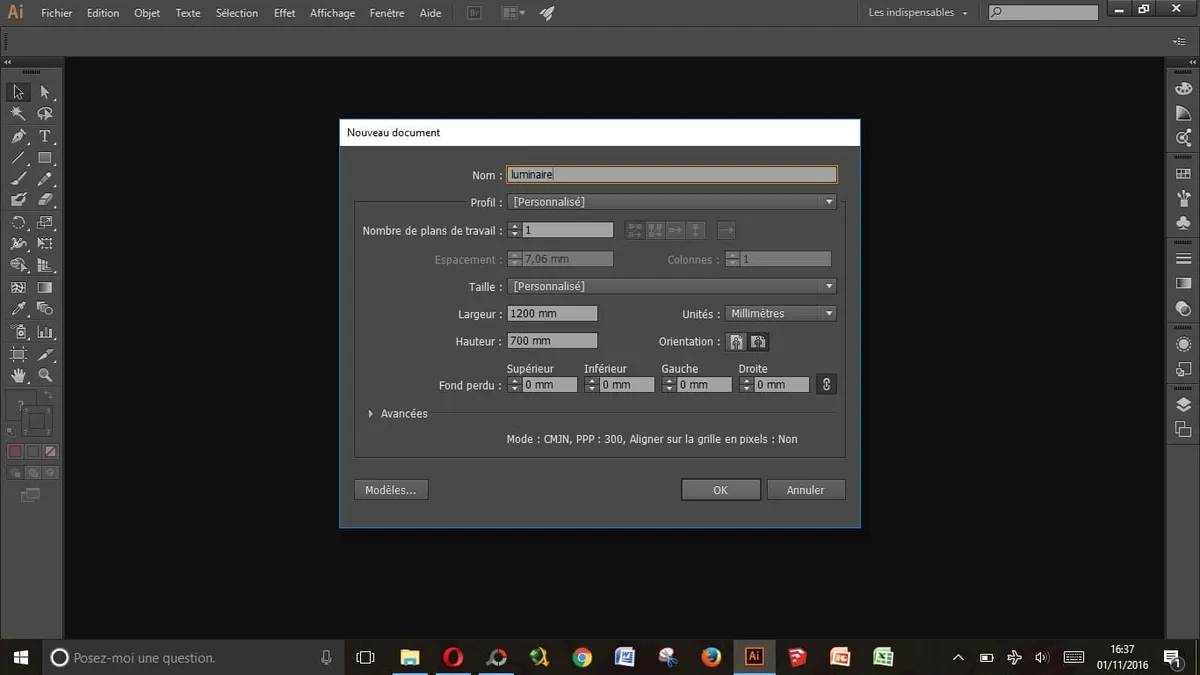

De mettre la taille de ton plan de travail, sur la trotec speedy 500, la plus grande machine, on peut couper des plaques de 1200mm sur 700mm.

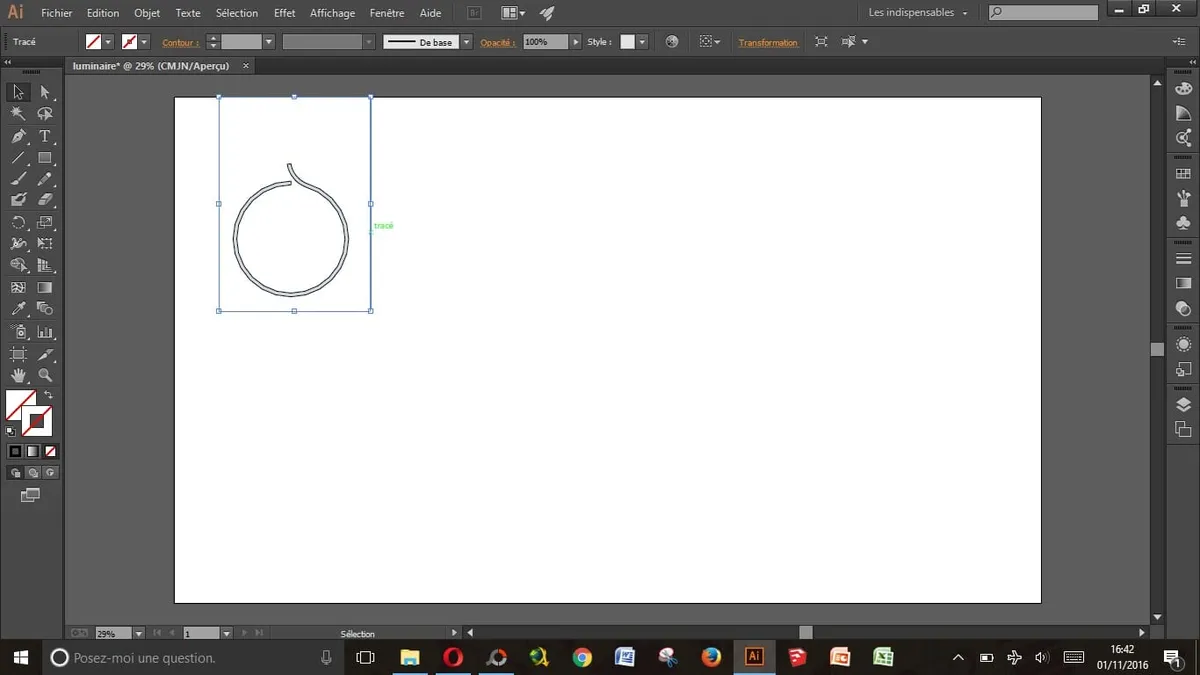

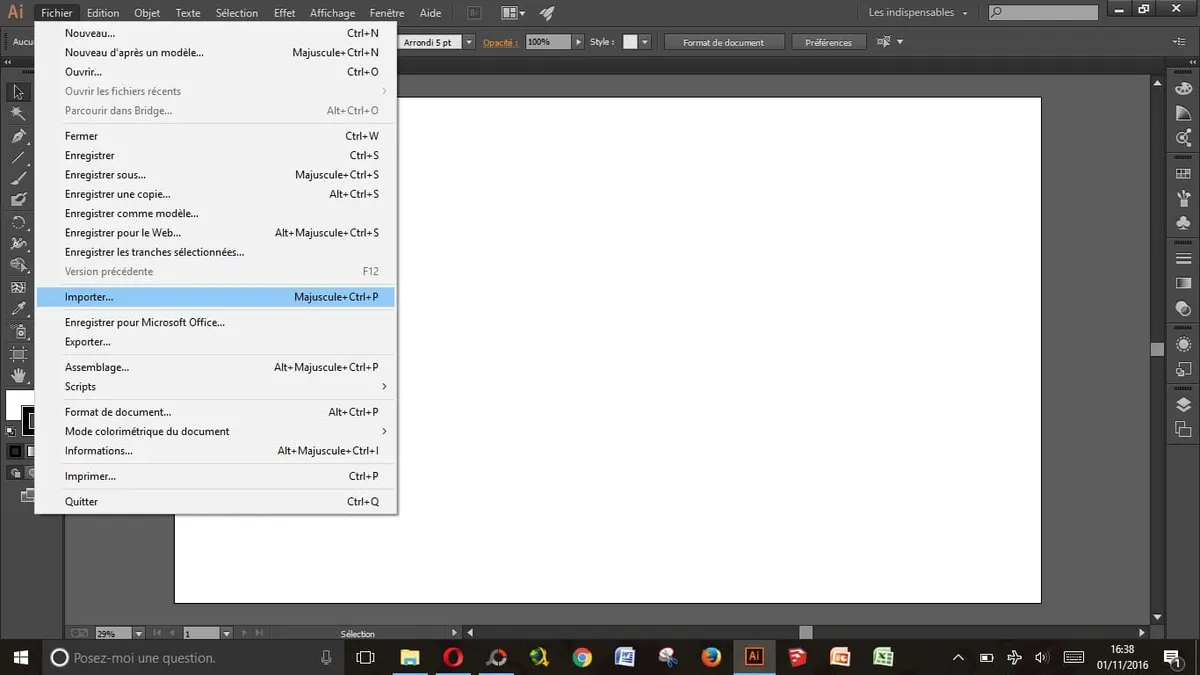

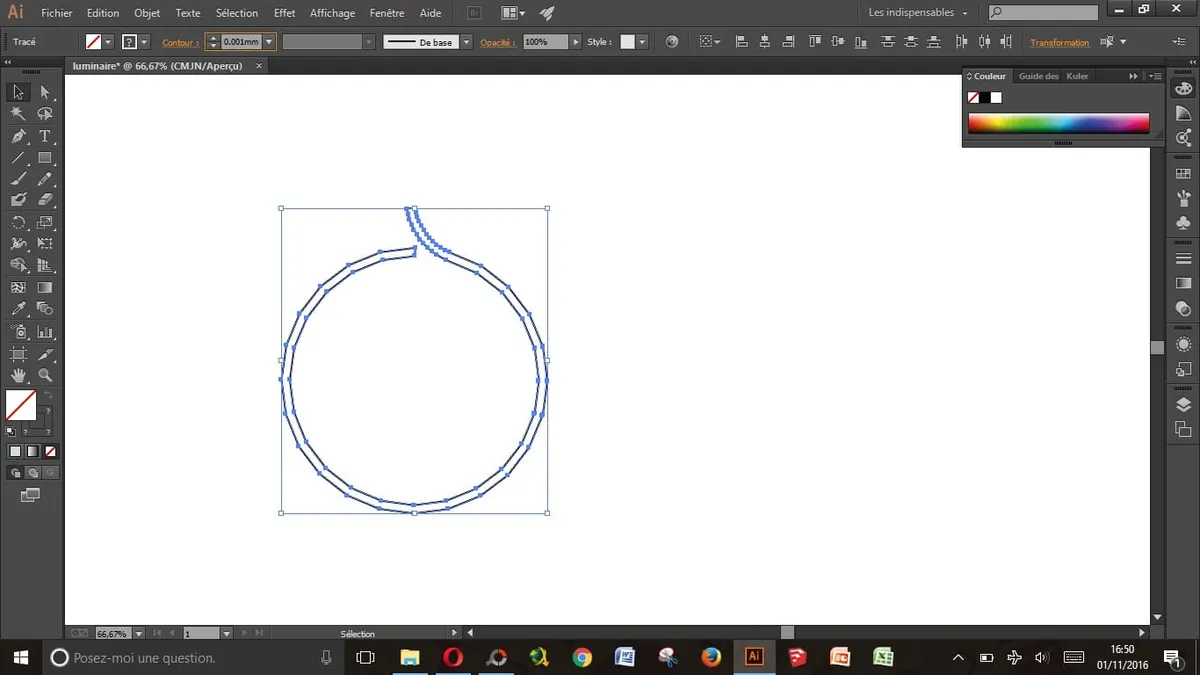

Ensuite dans « Fichier », tu importes ton fichier pdf.

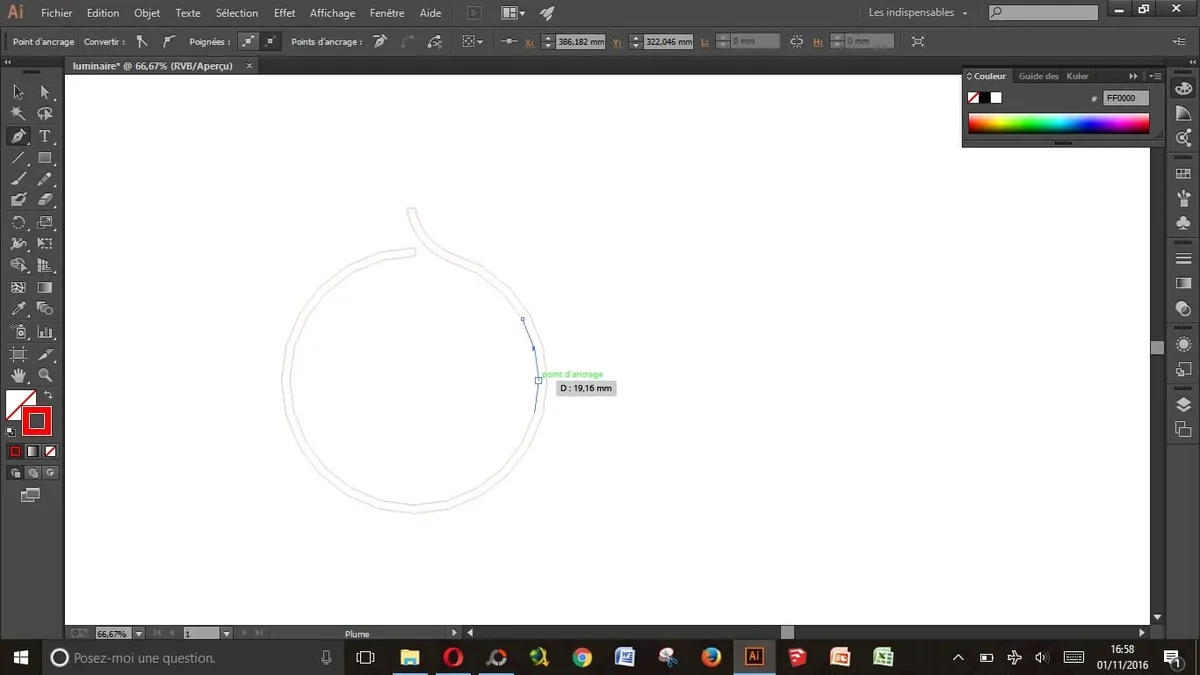

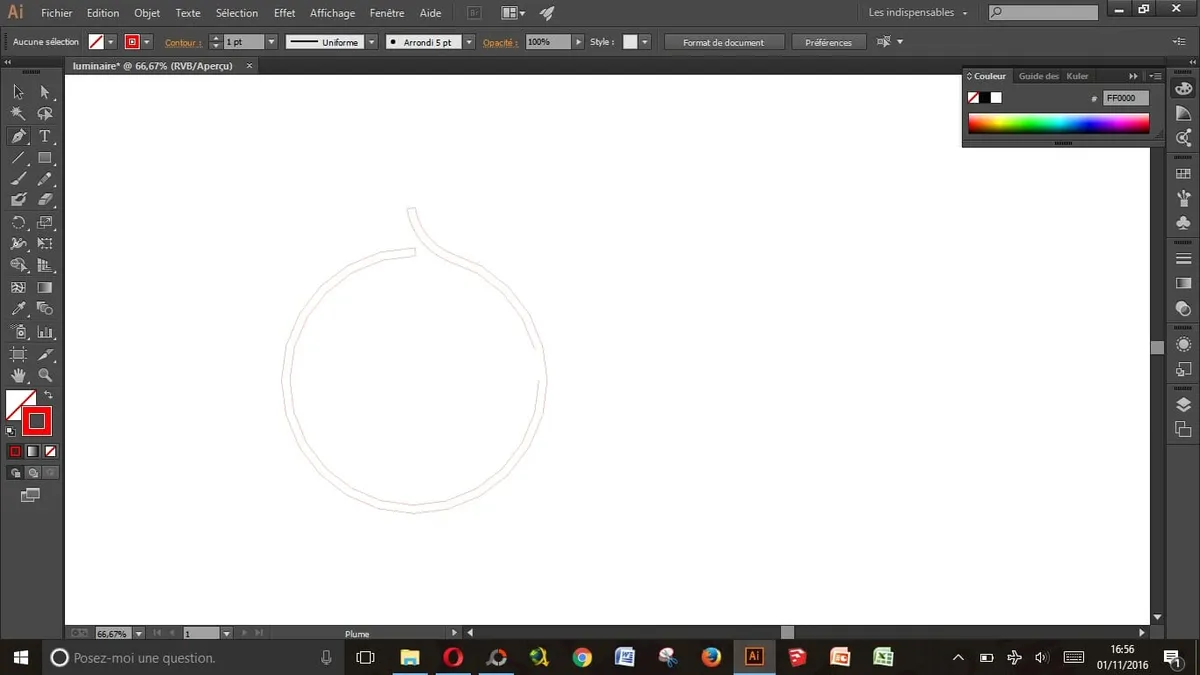

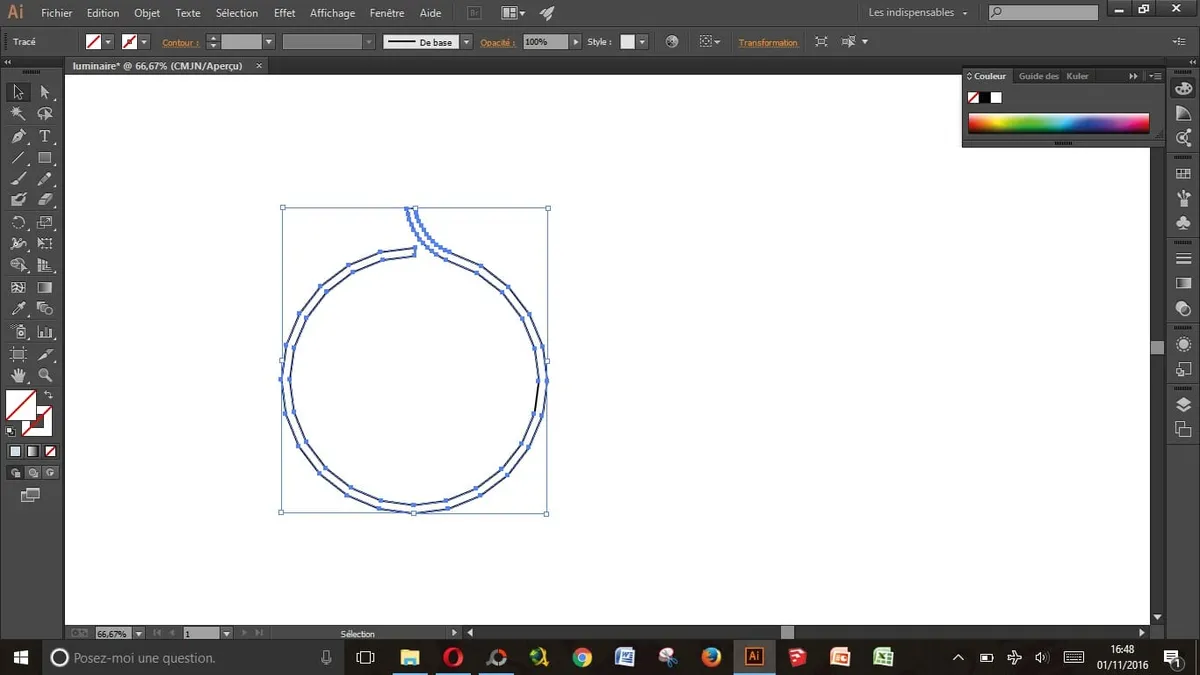

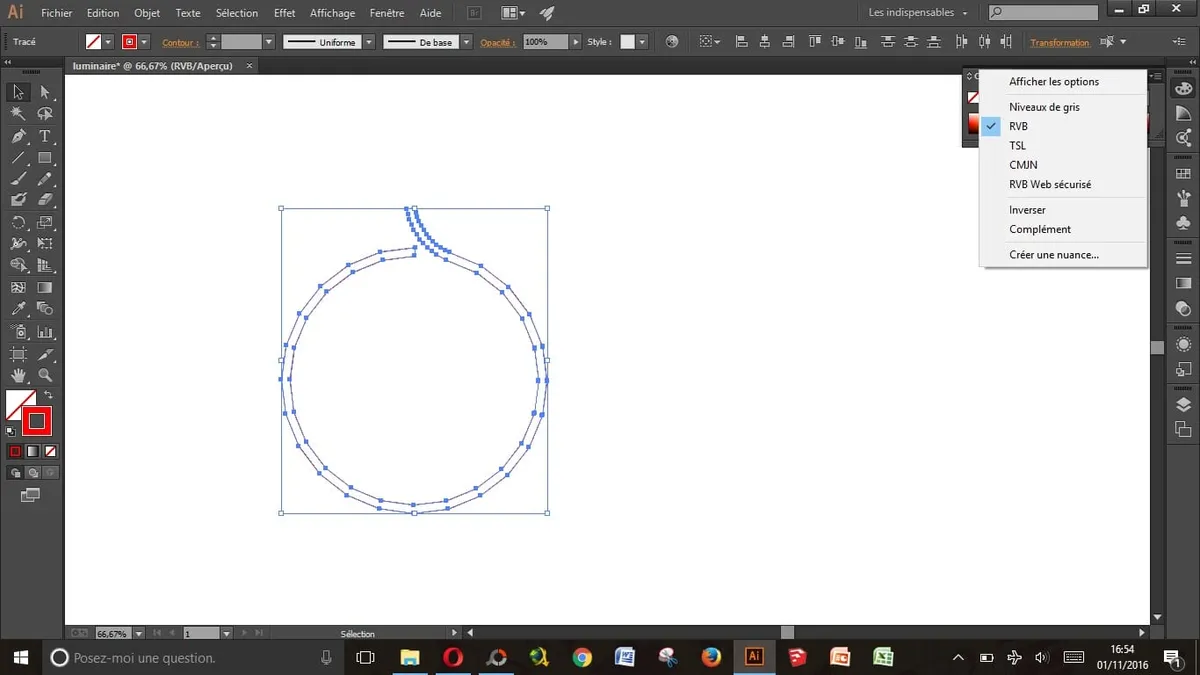

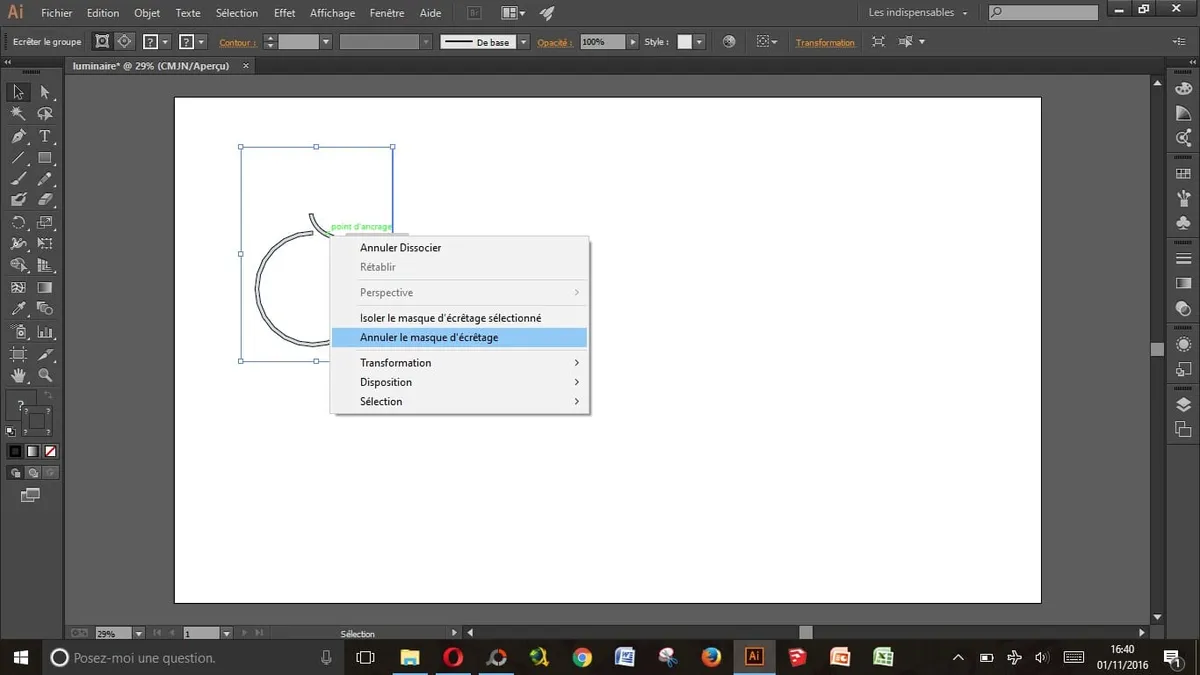

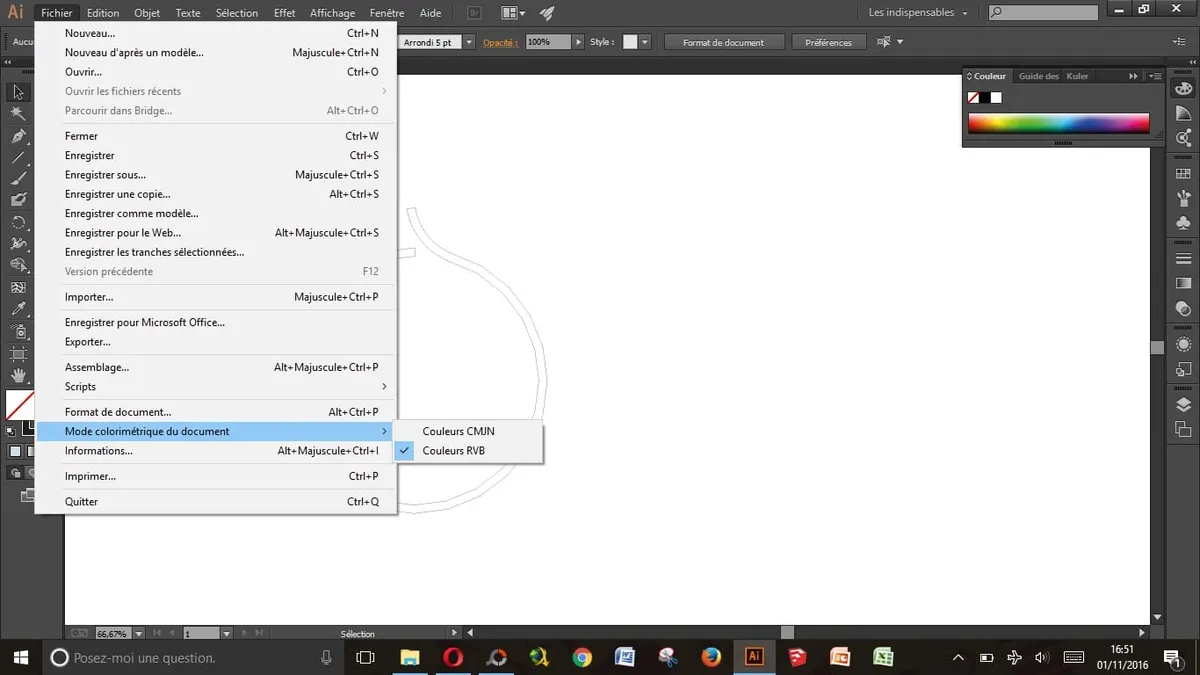

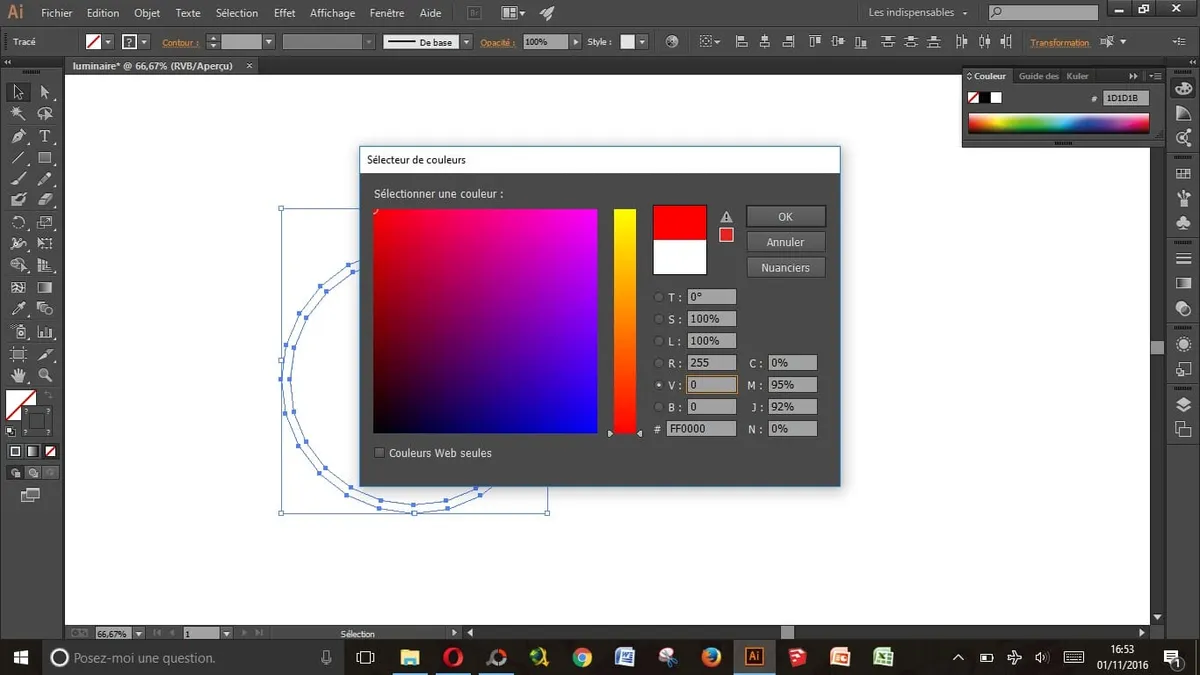

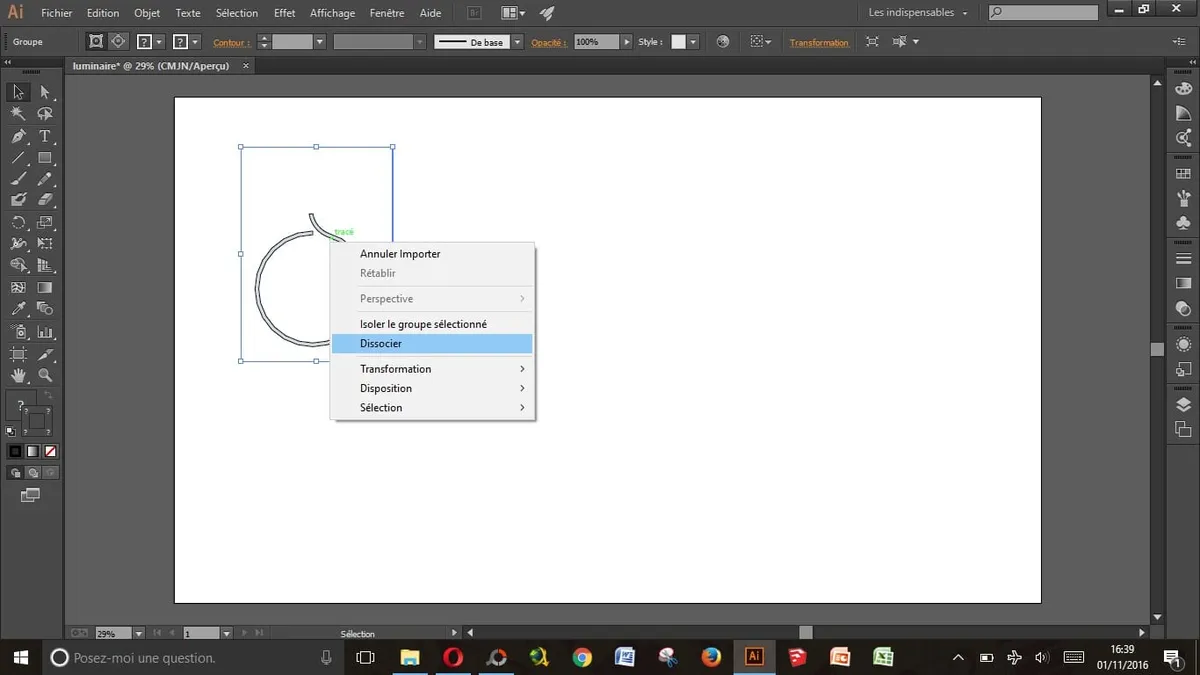

Maintenant la partie la plus délicate pour moi que j’ai apprie grâce aux personnes qui sont dans le Fablab.

La phrase « Mutualiser les savoirs » prend tous son sens!



Ensuite, il ne reste plus qu’a mettre ton fichier Illustrator dans l’ordinateur qui permet d’imprimer sur la découpeuse laser.

Pour cette partie, j’ai été aidée par une jeune fille très sympathique, je la remercie d’ailleurs pour son aide.

Je n’ai donc aucun écran et je ne vais pas mettre ici la procédure pour imprimer, elle est disponible dans le Fablab.

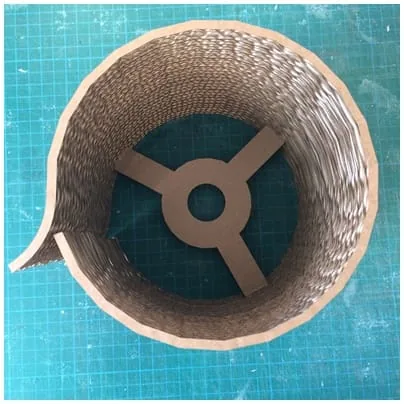

Qu’est ce que ça donne?

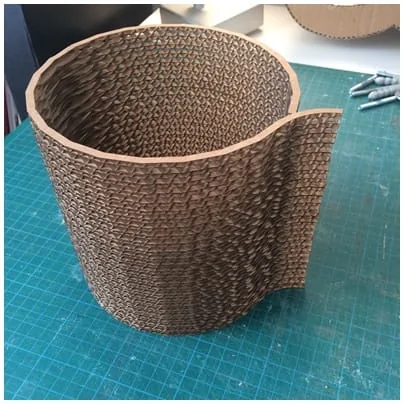

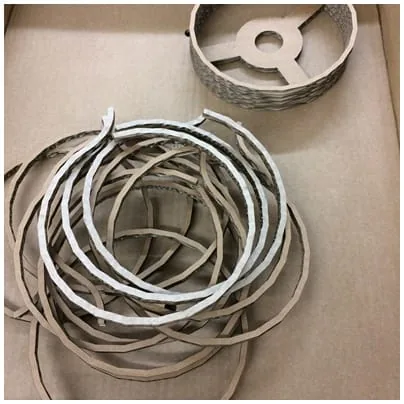

Et bien du beau travail, j’ai été très satisfaite pour une première fois, aucune erreur de découpe.

Je dirais donc que tout s’est bien passé!


J’ai déjà un autre projet en tête, toujours avec un arrondi.

Est ce que ça t’as donné envie de réaliser quelque chose à la découpeuse?





Source : Artilect Fablab Toulouse
